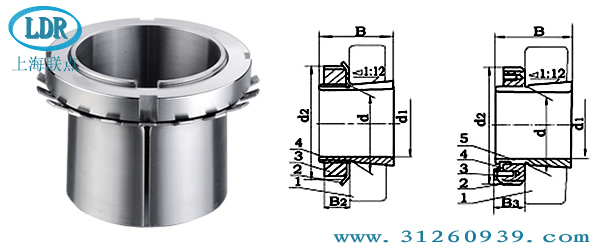

H2紧定套



紧 定 套 JB/T7919.1-1999

  紧定套用于将圆锥孔调心轴承(调心球轴承、调心滚子轴承)固定在无轴肩轴上,结构简单,工作可靠,轴承调换方便、广泛使用于纺织、轻工、造纸、冶金、皮带运输及输送设备等行业。

  紧定套由紧定衬套、锁紧螺母、锁紧垫圈(或锁紧卡)等零件组成。带有锁紧螺母和锁紧垫圈的紧定套只能整套地互换。不同来源的零配件不能互换。




H2 系列紧定套基本尺寸和参数

型号

基本尺寸(mm) 配套轴承型号

重量(kg)

d d1 B1 d2

调心球轴承

H204 20 17 24 32 1204K 0.041
H205 25 20 26 38 1205K 0.070
H206 30 25 27 45 1206K 0.099
H207 35 30 29 52 1207K 0.125
H208 40 35 31 58 1208K 0.174
H209 45 40 33 65 1209K 0.227
H210 50 45 35 70 1210K 0.274
H211 55 50 37 75 1211K 0.308
H212 60 55 38 80 1212K 0.346
H213 65 60 40 85 1213K 0.401
H214 70 60 41 92 1214K 0.550
H215 75 65 43 98 1215K 0.707
H216 80 70 46 105 1216K 0.882
H217 85 75 50 110 1217K 1.02
H218 90 80 52 120 1218K 1.19
H219 95 85 55 125 1219K 1.37
H220 100 90 58 130 1220K 1.49
H222 110 100 63 145 1222K 1.39

H3 系列紧定套基本尺寸和参数

型号 基本尺寸(mm) 配套轴承型号 重量(kg)
d d1 B1 d2 调心球轴承 调心滚子轴承
H304 20 17 28 32 1304K   1504K 22204CK 0.045
H305 25 20 29 38 1305K   1505K 22205CK 0.075
H306 30 25 31 45 1306K   1506K 22206CK 0.109
H307 35 30 35 52 1307K   1507K 22207CK 0.142
H308 40 35 36 58 1308K   1508K 22208CK   22208CK 0.189
H309 45 40 39 56 1309K   1509K 22209CK   22209CK 0.248
H310 50 45 42 70 1310K   1510K 22210CK   22210CK 0.303
H311 55 50 45 75 1311K   1511K 22211CK   22211CK 0.345
H312 60 55 47 80 1312K   1512K 22212CK   22212CK 0.394
H313 65 60 50 85 1313K   1513K 22213CK   22213CK 0.458
H314 70 60 52 92 1314K   1514K 22214CK   22214CK 0.723
H315 75 65 55 98 1315K   1515K 22215CK   22215CK 0.831
H316 80 70 59 105 1316K   1516K 22216CK   22216CK 1.03
H317 85 75 63 110 1317K   1517K 22217CK   22217CK 1.18
H318 90 80 65 120 1318K   1518K 22218CK   22218CK 1.37
H319 95 85 68 125 1319K   1519K 22219CK   22219CK 1.56
H320 100 90 71 130 1320K   1520K 22220CK   22220CK 1.69
H322 110 100 77 145 1322K   1522K 22222CK   22222CK 2.18
