- 产品品牌 LDR
- 产品型号 Z20
- 产品描述
胀紧联结套（简称胀套），锁紧联结盘（简称锁紧盘）是一种近代新型件。在轮和轴的联结中，它是靠拧紧高强度螺栓使包容面间产生的压力和摩擦力实现负载传送的一种无键联结装置，以实现机件（如齿轮、飞轮、皮带轮等）...
产品介绍
产品参数：
|

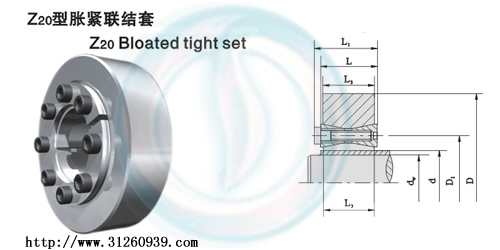

基本尺寸（mm）Dimensions
|
额定负荷
|
内六角螺钉
|
重量
kg |
|||||||||
|
d
|
dw
|
D
|
D1
|
L4
|
L
|
L3
|
转矩Mt
kN·m |
轴向力Ft
kN |
d1
|
n
|
MA
N·m |
|
|
25
|
18
20 |
60
|
37.5
|
27.5
|
20
|
17
|
0.190
0.255 |
21
25 |
M6×18
|
9
|
17
|
0.37
|
|
30
|
20
22 24 |
65
|
42.5
|
27.5
|
20
|
17
|
0.205
0.270 0.340 |
20
24 28 |
M6×18
|
9
|
17
|
0.42
|
|
35
|
25
28 30 |
72
|
47.5
|
27.5
|
20
|
17
|
0.365
0.490 0.585 |
29
35 39 |
M6×18
|
12
|
17
|
0.48
|
|
40
|
30
32 34 35 |
78
|
52.5
|
27.5
|
20
|
17
|
0.555
0.590 0.710 0.770 |
37
37 42 44 |
M6×18
|
15
|
17
|
0.54
|
|
45
|
35
36 38 |
92
|
60
|
33.5
|
24
|
20
|
0.960
1.030 1.200 |
55
57 63 |
M8×22
|
12
|
41
|
0.92
|
|
50
|
38
40 42 |
98
|
65
|
33.5
|
24
|
24
|
1.010
1.160 1.320 |
53
58 63 |
M8×22
|
12
|
41
|
1.0
|
|
55
|
42
45 48 |
105
|
70
|
33.5
|
24
|
24
|
1.330
1.590 1.880 |
63
70 78 |
M8×22
|
14
|
41
|
1.1
|
|
60
|
48
50 52 |
110
|
75
|
33.5
|
24
|
24
|
1.600
1.780 1.890 |
67
71 73 |
M8×22
|
14
|
41
|
1.2
|
|
70
|
55
58 60 |
138
|
90
|
39.5
|
28
|
24
|
2.930
3.370 3.690 |
106
116 123 |
M10×25
|
14
|
83
|
2.3
|
|
80
|
62
65 68 70 |
145
|
100
|
39.5
|
28
|
24
|
3.140
3.570 4.020 4.350 |
101
110 118 124 |
M10×25
|
14
|
83
|
2.4
|
|
90
|
70
75 78 |
160
|
110
|
39.5
|
28
|
24
|
4.090
4.890 5.420 |
117
130 139 |
M10×25
|
16
|
83
|
2.8
|
|
100
|
78
80 82 85 |
180
|
122.5
|
47
|
33
|
26
|
5.980
6.370 6.490 7.160 |
153
159 158 168 |
M12×30
|
14
|
145
|
3.8
|
|
110
|
85
88 90 95 |
190
|
132.5
|
47
|
33
|
26
|
6.180
6.800 7.240 8.380 |
145
154 160 176 |
M12×30
|
14
|
145
|
4.1
|
|
120
|
95
100 105 |
205
|
142.5
|
47
|
33
|
26
|
8.250
9.450 10.740 |
173
189 204 |
M12×30
|
16
|
145
|
4.7
|
|
140
|
110
115 120 |
230
|
165
|
52
|
38
|
34
|
12.860
14.440 16.140 |
233
251 269 |
M12×35
|
22
|
145
|
7.4
|
|
160
|
125
130 135 140 |
260
|
185
|
52
|
38
|
34
|
17.130
18.990 20.940 23.000 |
274
292 310 328 |
M12×35
|
26
|
145
|
9.2
|
| 注：Z20型联结紧套螺钉的机械性能等级为12.9级。 | ||||||||||||
